Подбираем материнскую плату к процессору. Как выбрать материнскую плату для нового компьютера или апгрейда? Универсальная методика «Гибридная графика». Не слышали? Расскажем

Чтобы принять правильное решение и понять, какой корпус для компьютера лучше выбрать, нужно ответить себе на несколько вопросов. От этого зависит, какие критерии важно учесть в первую очередь, какие имеют второстепенное значение, а какими можно пренебречь.

Важны ли размеры системного блока?

Какой корпус для компьютера лучше выбрать по размеру, напрямую зависит от места расположения системного блока. Если он будет стоять где-то под столом или в углу комнаты на отдельной тумбочке, тогда габариты можно не учитывать. Просторный «ящик» — залог хорошей вентиляции, эффективного охлаждения и легкого обслуживания.

Если ПК будет стоять на столе, и сильно большой размер явно нежелателен – тогда стоит смотреть в сторону корпусов mATX, Mini-Tower или Mini-ITX. В таких системных блоках места хватит для размещения соответствующей (Mini, Micro, Flex-ATX или ITX) материнской платы с другими комплектующими. Но полноценную ATX материнку установить в них не выйдет.

Имеет ли значение дизайн?

Если компьютер планируется затолкать поглубже под стол и забыть, оставив в качестве «внештатного сборщика пыли», то его внешность мало кого заботит. В таком случае перед тем, как выбрать корпус для ПК, можно вообще не задумываться об экстерьере. Работает – ОК, не перегревается – прекрасно, не шумит – вообще прелесть. Главное, чтобы пыль не сосал, раз уж стоит глубоко под столом. А то набьется на радиаторе за годик-другой такой «валенок», что хоть пыжи ружейные из него делай, и «привет, перегрев». Но про пыль подробнее – ниже.

Если компьютер находится на видном месте, и это не просто офисный «коробок» с базовой начинкой, а мощная геймерская машинка – хочется, чтобы и внешность указывала на это. Тогда и потраченную сотню тысяч рублей не так жалко. В таком случае хочется купить необычный корпус с прозрачными окошками, разноцветными светодиодами на вентиляторах, крышечкой спереди и другими прелестями. Тут выбор – дело вкуса, главное, чтобы в угоду красоте не пришлось жертвовать функциональностью.

Требуется ли качественное охлаждение?

Какой корпус под компьютер выбрать – зависит и от тепловыделения комплектующих. Современные бюджетные процессоры из семейств Intel Pentium и Celeron отличаются низким расходом электроэнергии, а как следствие – нагревом. Для них достаточно любого компактного корпуса, «задыхаться» железяки в нем не будут. А если устройства PCI и PCI-Express (видеокарта, звуковая карта, ТВ-тюнер, плата видеозахвата и т.д.) не нужны – об охлаждении можно не беспокоиться.

В случае с игровым ПК, состоящим из мощного процессора, производительной видеокарты, пары десятков гигабайт ОЗУ , охлаждению следует уделить больше внимания. Компактные ITX и MicroATX корпуса не подходят для них: слишком тесно придется деталям внутри. Кроме того, в узкопрофильный системник не встанет ни одна мощная игровая видеокарта . Если графических карт будет две – о компактности и вовсе приходится забыть.

Бытует миф, что для мощного игрового ПК предпочтительно нижнее расположение блока питания . На самом деле, практической разницы в эффективности охлаждения нет. Единственный компонент, который от этого выиграет – сам БП, которому придется вытягивать наружу меньше горячего воздуха. Все примеры того, как корпус с нижним расположением блока питания показывает меньшие температуры, обусловлены не плюсами компоновки, а размерами. Ведь, как правило, такие корпуса отличаются увеличенными габаритами. Да и по цене низкоблочные корпуса дороже, следовательно, инженеры больше заботятся об оптимизации воздушных потоков внутри.

Решетки, которыми любят со всех сторон оснащать корпуса, тоже не являются однозначным плюсом. Эффективность охлаждения зависит не от количества отверстий, а от движения воздушного потока внутри корпуса. Обильная перфорация может даже навредить, так как с ней пыль внутри собирается гораздо быстрее.

Нужен ли встроенный блок питания?

Многие компьютерные корпуса комплектуются блоком питания . Особенно распространена такая практика в бюджетном сегменте, покупатели устройств из которого стремятся сэкономить. Ведь купить за 3 тысячи рублей корпус с БП – это очень привлекательно, особенно на фоне того, что сам блок питания такой мощности стоит от 2 тысяч. Но на практике «нонеймовые» БП, поставляемые с корпусами и маркируемые, как 400 или 500 Вт, едва дотягивают до характеристик на этикетке. В лучшем случае, при работе на такой мощности он дают просадки напряжения по самым нагруженным линиям. В худшем – достижение пикового потребления приводит к выключениям ПК или даже выходу БП (а с ним – и еще пары-тройки железяк) из строя.

Покупать корпус с блоком питания стоит только если компьютер будет маломощный бюджетный и/или офисный. Если суммарное потребление комплектующих по линии +12 В составляет не более 200-250 Вт, то встроенного БП хватит. Но если ПК игровой и потребляет более 300 Вт по 12 вольтам – покупать корпус с блоком не стоит. Ведь все равно придется докупать отдельный БП, а комплектный останется лежать «мертвым грузом».

Исключение составляют только корпуса, комплектуемые блоками Chieftek , FSP , Zalman , Cooler Master , Thermaltake и т.д. Эти марки отличаются достаточно высоким качеством и надписи на этикетках обычно соответствуют действительности.

Пыльно ли в комнате?

Пыль – штука коварная: чтобы ее не было совсем, нужно тщательно убирать ежедневно, а также не держать потенциально накапливающих ее предметов. Мягкая мебель с матерчатой обивкой, одеяла и подушки, ковры – все это собирает мелкие частицы. Поэтому компьютер, установленный в спальне, по любому будет тянуть пыль. Даже уборка раз в несколько дней полностью от нее не избавит. И тогда мощные вентиляторы будут собирать пыль внутри системника, вытягивая ее из окружающих предметов и воздуха.

В такой ситуации обильная перфорация (о ней говорилось выше) – зло. Единственным способом борьбы с пылью становится создание избыточного давления внутри корпуса, путем установки кулеров «на выдув» со всех возможных сторон. Но этот метод – не панацея: получать свежий воздух тоже откуда-то надо, без него ПК «задохнется», то есть, будет вечно греться.

Можно, конечно, купить максимально изолированный корпус (без лишних отверстий), но он подойдет лишь для маломощного ПК. Производительная геймерская машина в плотно закрытом корпусе требует СВО для отвода тепла. Как минимум, необходимы мощные вентиляторы для создания направленного воздушного потока внутри. Но тогда реветь такой компьютер будет, как истребитель на взлете.

Если пол в комнате – линолеум, плитка, паркет, ламинат или другой твердый материал без покрытия, мягкой мебели нет или она кожаная, а уборка производится часто, то можно брать любой корпус. В таких условиях угроза засорения пылью значительно ниже.

Сколько дисков будет установлено в ПК?

Какой корпус выбрать для ПК , напрямую зависит от того, сколько накопителей в нем планируется установить. Если это уже ставший обычной практикой тандем «HDD+SSD» , то любой корпус сгодится. Даже самые миниатюрные модели оснащаются не менее, чем двумя отсеками под накопители. А вот для домашнего медиацентра, оснащенного несколькими емкими жесткими дисками, подойдет не всякий маленький корпус. Если HDD будет больше 4 штук – нужно внимательно искать совместимый корпус.

Где должны быть кнопки, и порты USB, чтобы к ним было удобно доставать?

Вопрос расположения кнопок и интерфейсных разъемов на передней панели только кажется незначимым. На самом деле от него зависит то, насколько удобным будет использование этих элементов. Если ПК планируется поставить под стол, то слишком низко расположенные кнопки и гнезда USB заставят тянуться к ним, наклоняясь каждый раз. Если системник будет стоять на столе – наоборот, неудобными становятся элементы вверху. Хуже всего, когда они находятся на «крыше».

Для ПК, расположенного внизу, предпочтительнее всего, если и кнопки, и порты USB, размещены в верхней части панели (там, где в эпоху «седой древности» и царствия Пентиумов размещался CD-дисковод). Неплохо, когда они находятся на углу или на верхней крышке (но только при условии достаточного пространства между ею и столом). Если планируется часто использовать кнопки, порты USB и аудиоразъемы на передней панели, то крышечка на них нежелательна.

Для тех, кто размещает ПК на столе, подойдет корпус с нижним расположением всех этих элементов. Тогда не придется тянуться рукой вверх и вперед каждый раз, когда нужно вставить флешку или подключить наушники.

Какой материал корпуса предпочтительнее?

Перед тем, как выбрать корпус для компьютера , стоит определиться и с материалом корпуса. Наиболее распространенные варианты – сталь и алюминий . Существуют и модели с элементами из оргстекла, но основа у них все равно металлическая.

Стальной корпус более практичен и надежен, но тяжелее. Исключение – самые дешевые китайские «нонеймы», материал которых недалеко ушел от консервной банки. Сталь, толщиной меньше 0,5 мм, легко деформируется. Если винты крышки несколько раз отвинтить, чтобы разобрать или почистить ПК – резьба быстро перестанет их держать. Слишком сильная затяжка тоже срывает ее, заставляя подбирать болтики диаметром побольше.

Толстый (около 1 мм и больше) металл у корпусов распространен нечасто, но в продаже встречается. Толстостенные модели рекомендуются тем, кто иногда может согнать злость на ПК. Если в самый ответственный момент игра зависла или вылетела, пропал интернет, ПК произвольно перезагрузился и от соблазна пнуть его никак не удержаться – лучше взять прочный корпус, чтобы потом не пришлось чинить компьютер от последствий такой агрессии.

Алюминий – металл легкий и элегантный, но не очень практичный. Все недостатки тонкой «китайской фольги» присущи ему, в той или иной степени. Для царапин и деформаций иногда не нужно и пинать системник: достаточно неосторожно задеть ногой или ножкой стула. Поэтому ставить внизу алюминиевый корпус смысла мало: красивой внешности, все равно, не видно, зато в непрезентабельное состояние он придет быстрее. Да и стоит алюминий заметно дороже стали.

Часто ли предстоит «ковырять» компьютер?

Чтобы понять, какой корпус для компьютера лучше выбрать , нужно учитывать и то, насколько часто он будет вскрываться и перебираться. Ценителям апгрейда, которые из спортивного интереса часто проводят доукомплектацию ПК, устанавливают новые детали и меняют старые, желательно взглянуть на модели со специальными крепежами. Тогда не придется целиться отверткой в мелкие винтики каждый раз, когда нужно снять или установить видеокарту, жесткий диск, привод DVD/BD дисков , вентилятор и т.д.

Классические винты дешевле и проще, но с ними при сборке ПК придется повозиться дольше. Корпуса с винтовыми креплениями рекомендуются для офисных и домашних ПК, которые собираются раз и навсегда.

Заключение

Чтобы понять, какой корпус выбрать для ПК и не прогадать, нужно учитывать основные и второстепенные критерии. Значение при подборе имеют размеры, дизайн, материалы, эффективность охлаждения, хороший блок питания, защита от пыли, количество отсеков под накопители, виды креплений, а также расположение элементов на передней панели. Учитывая все эти параметры, можно купить лучший корпус для конкретной ситуации.

Большой поклонник качественной китайской техники, любитель четких экранов. Сторонник здоровой конкуренции между производителями. Чутко следит за новостями в мире смартфонов, процессоров, видеокарт и другого железа.

• 1. Взаимодействие материнской платы и процессора
• 2. Выбор Socket"а
• 3. Частота шины
• 4. Чипсет
• 5. Производители
• 6. “Игровая” или “неигровая” плата
• 7. Память
• 8. Форм-Фактор платы
• 9. Количество интерфейсов и разъемов
• 10. Разгон процессора

Материнская плата является связующим звеном всех остальных устройств компьютера, а потому вопрос как правильно выбрать материнскую плату – далеко не праздный. От выбора материнской платы зависит стабильность работы ПК и его долговечность, а мы не хотим попадать в ситуации необходимости частых, дорогостоящих подборов и обновлений железа, не правда ли?

В данном материале мы расскажем, какие бывают материнские платы, на какие параметры стоит обратить внимание в первую очередь, как выбрать материнскую плату, чтобы она подходила к процессору и так далее. В первую очередь стоит задать себе вопрос: в каком ПК будет расположена материнка – офисном, игровом или со смешанными целями (домашнем).

Взаимодействие материнской платы и процессора

В первую очередь мы должны определиться с архитектурой нашего будущего ПК, а именно решить, на базе AMD или Intel мы будем строить всю нашу систему.

Выбор Socket’а

Сокет – вид разъема в материнке, соответствующий разъему процессора, именно он подразделяет все существующие платы на две большие категории:

• Сокеты начинающиеся на AM, FM и S поддерживают процессоры фирмы AMD;
• Сокеты начинающиеся на LGA имеют поддержку процессоров фирмы Intel.

Таким образом, мы понимаем, что выбор материнской платы и процессора должен происходить одновременно, а если вы планируете использовать материнскую плату дольше одного процессорного поколения, то будете вынуждены оставаться верным предыдущему выбору производителя процессора. Так же стоит отметить, что материнская плата может быть оборудована более чем одним сокетом (но одного типа), но подобные решения обычно предпочитают для создания серверов, а не ПК для личного пользования.

Частота шины

В данном пункте речь идет об общей пропускной способности устройства, чем выше частота – тем больше производительность системы, тут все очевидно. Напомним, что частота шины процессора так же должна совпадать с частотой шины материнской платы, иначе вы потратите деньги впустую. Подберите устройства, которые покажут наибольшую производительность работая в тандеме.

Чипсет

Тут все просто, чипсет, он же северный мост – это совокупность микросхем, содержащихся на материнской плате и выступающих связующим звеном между подключенными устройствами. К наиболее популярным производителям относятся как выше упомянутые AMD и Intel, так и известные по производству видеокарт ATI и NVIDIA.

К основным современным чипсетам Intel относятся:

• B250/H270 – для офисных, мультимедийных и игровых ПК;
• Q270 – для корпоративного сектора;
• Z270 – для мощных игровых и профессиональных ПК;
• X99/X299 – для очень мощных профессиональных ПК.

К основным современным чипсетам AMD относятся:

• A320 – для офисных и мультимедийных ПК;
• B350 – для игровых и профессиональных ПК;
• X370 – для энтузиастов.

Данные чипсеты имеют массу отличий, но в конечном итоге нас интересует только их целевое назначение. Если мы подбираем материнку для игрового компьютера, то останавливаемся на Z270 и B350, ну и так далее. Подобрать материнскую плату зная итоговое назначение собираемого компьютера не составит труда даже новичку.

Производители

Данный пункт немаловажен, если вы надумали выбирать материнскую плату. Наиболее дорогими и максимально актуальным в высоком ценовом сегменте являются материнки компании ASUS. Если же мы посмотрим через призму цена/качество, особенно если мы ищем материнскую плату для игр, то стоит обратить внимание на бренд MSI. В более лояльном к покупателю сегменте неплохо смотрятся платы от Gigabyte и ASRock.

На рынке материнских карт существуют и менее именитые производители и имя им – легион, но вокруг материнских плат не разгорается настолько ожесточенных баталий как вокруг процессоров или видеокарт, а потому переплачивать исключительно за имя не стоит, тем более неудачные модели встречаются и у хедлайнеров рынка. В любом случае стоит помнить, что на вопрос как подобрать материнку, ответ не должен начинаться с имени производителя – оно вторично.

“Игровая” или “неигровая” плата

На самом деле материнская плата не отвечает за производительность в ресурсоёмких приложения вроде требовательных игр, потому данное понятие весьма эфемерно. Если вставить четыре планки ОЗУ в дорогую плату и повторить данный процесс с более дешевой, то результат не изменится.

За внешний вид приходится платить

Единственное отличие – потенциал карты при разгоне процессора, тут уже стоит тщательно взглянуть на питание платы, ее охлаждение, стабильность напряжения в разгоне и прочие вторичные характеристики. В целом, об этом будет сказано несколько слов в заключении.

Память

Количество слотов зависит от форм-фактора материнской платы, потому не надейтесь засунуть в материнку компактного формата больше двух планок. Полноразмерные материнские платы справятся с четырьмя слотами, а порой и больше. Актуальным типом памяти на данный момент является DDR4, но и они различаются по частоте. Правда, не советуем пока гнаться за красивыми цифрами выше 3000 МГц, рост цены экспоненциальный, а вот прирост производительности не настолько велик

Это далеко не все характеристики, которые отличают хорошую плату от слабой, но их будет достаточно, чтобы не попасть в неприятную ситуацию после покупки.

Форм-Фактор платы

Размеры платы напрямую влияют на размеры корпуса вашего компьютера, а соответственно и на место, которое он занимает, потому нет смысла брать самый крупный формат – он не обязательно будет наиболее производительным, но уж точно окажется самым громоздким.

Взглянем подробнее на имеющиеся варианты:

E-ATX – размер 305х330 мм. Данные платы представлены под разъем LGA 2011-3 и, как видно из габаритов, могут стать головной болью в вопросе эргономичности. Они созданы под топовые процессоры и оснащены наиболее продуктивными элементами охлаждения и питания. Если занимаемое место не является для вас головной болью – смело можете отдавать им свое предпочтение.

Standard-ATX – 305х244мм. Пожалуй, наиболее широко представленный на рынке формат, с ним у вас не возникнет проблем совместимости с другими устройствами, но, по-прежнему, плата довольно громоздкая и не годится для компактных решений.

Micro-ATX – 244х244 мм. Сокращение высоты платы достигается за счет сокращения слотов PCI-e. Если раньше этот форм-фактор воспринимался как бюджетный аналог более крупным платам, то с развитием электроники он стал способен реализовать весь функционал старших братьев.

Mini-iTX – 170×170 мм –вариант для любителей заменить стандартный корпус компьютера чем-то компактным и стилизованным под мультимедиа-проигрыватель.

Mini-STX – 140×140 мм. Здесь уже используются модули памяти от внешних ноутбуков и внешние блоки питания. Вы можете поэксперементировать со сборкой ПК на основе данной платы, но, вероятнее всего, проиграете в производительности и переплатите.

Количество интерфейсов и разъемов

Часто покупатели выбирают плату на основании именитости производителя или мифического термина “игровая”, но придя домой обнаруживают, что то или иное устройство они просто не могут к ней подключить. Дабы подобный казус не произошел с вами, мы попытаемся кратко обозреть все необходимые для материнской платы внешние интерфейсы.

Сперва нужно определиться с тем, какое количество USB-выходов вам понадобится на задней панели для подключения периферийных устройств. Не стоит гнаться за количеством, но разумные 4-6 портов присутствовать должны. Желательно, чтобы парочка из них соответствовала стандарту 3.0, тогда у вас не возникнет хлопот с подключением переносных жестких дисков. Потихоньку в нашу жизнь входит формат 3.1 – заглянуть за горизонт событий и озаботиться его наличием, было бы неплохо.

SATA – другой необходимый разъем, скоростные SSD работают именно с этим интерфейсом, благо данный разъем является неотъемлемой частью любой, даже самой бюджетной материнской платы.

Совет из собственного опыта – обязательно учтите наличие встроенного адаптера Wi-Fi. Роутер стоит уже практически в каждом доме и гораздо проще приобрести подходящую плату, нежели занимать трудоёмким процессом прокладки кабеля до вашего компьютера и портить внешний вид помещения.

Если вы аудиофил и качество звука для вас немаловажно, обратите внимание, поддерживает ли интегрированная звуковая карточка системы 5.1 и 7.1 или сразу попросите добавить к вашей материнской плате подходящую дискретную звуковую карту.

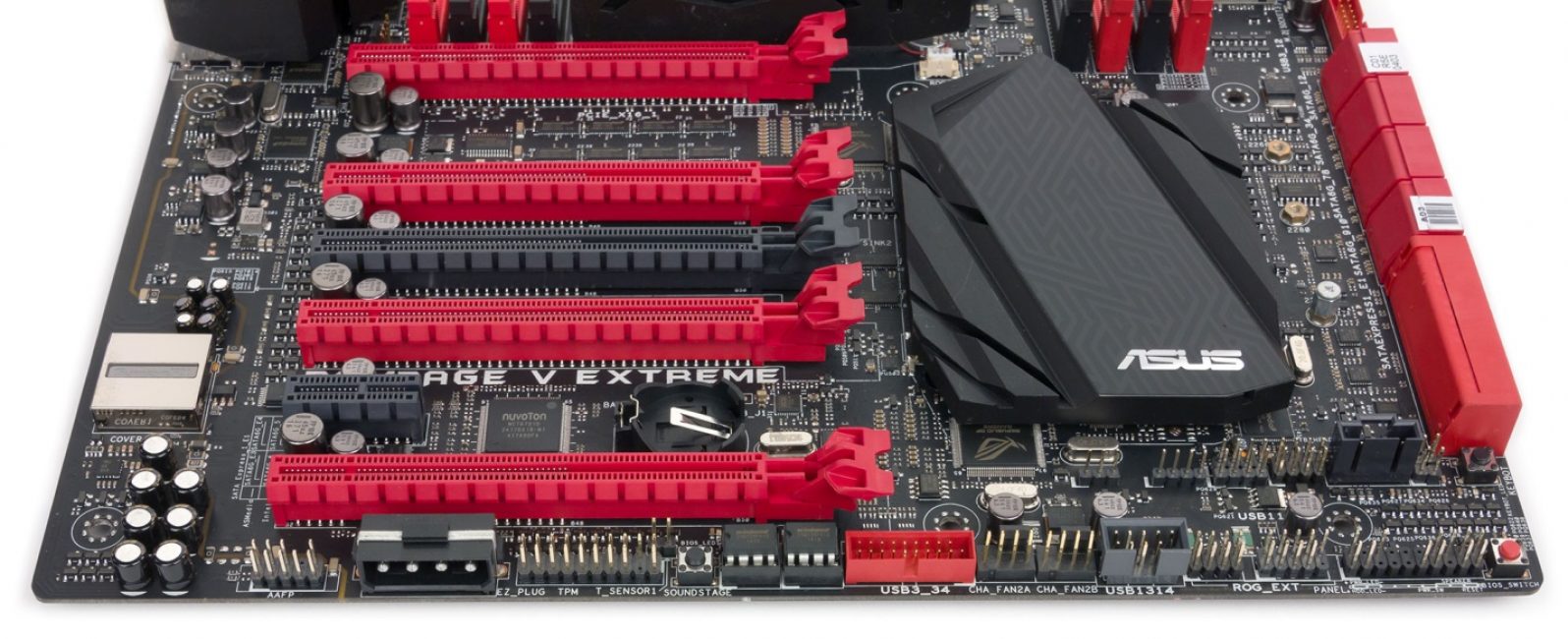

Слоты PCI–express и их расположение не столь критичны для геймеров, выбирающих одну топовую карточку, но если вы преследуете другие цели и хотите использовать технологии SLI/Crossfire, то взгляните на количество портов и комфортность их расположения – лишним не будет.

Разгон процессора

Если ваша материнка является базой для разгона процессора, то нужно сразу справиться о предыдущем опыте владельцев данной платы, дабы достичь максимального результата и увеличить производительность насколько это возможно. Если вы ищите «оверлокерскую» карту – не брезгуйте обзорами от авторитетных специалистов. Если одна и та же карта из раза в раз показывает достойные показатели в этом нелегком деле – вполне вероятно, что она и является ответом на ваш вопрос как подобрать материнскую плату для компьютера.

Надеюсь, вам помогла наша статья, посвященная каверзному вопросу выбора материнской платы, и вы больше никогда не станете жертвой хитрости продавцов или собственного незнания вопроса. Терпения при анализе насыщенного рынка материнских плат и удачи при покупке.

Как подобрать подходящую материнскую плату и на что обращать внимание при покупке.

Материнская плата (МП) – самая большая и главная деталь в компьютере. От ее подбора многое зависит. При замене МП необходимо учитывать ее размеры.

Иногда нужно подбирать видеокарту к МП и процессору. Это требует определенных знаний. Подробнее ознакомиться со способами подбора материнской платы поможет данная статья.

Элементы материнской платы

МП состоит из: чипсет, сокет, слоты и др. В зависимости от назначения МП, используют разные комплектующие.

Для разных целей используют отличные модели материнки (например, МП для должны быть намного мощнее, и иметь хорошие сетевую карту и .

Для несложной работы такой уровень не требуется. Это различие определяет стоимость материнской платы).

Чтобы правильно выбрать материнскую плату

Не рекомендуется ставить мощный процессор на дешевую МП (материнка просто не выдержит такой нагрузки долго и ее придется менять). Это работает и наоборот — слабому процессору не нужна мощная МП - это зря потраченные деньги.

МП стоит выбирать только после того как вы выбрали все комплектующие для своего (именно от комплектующих зависит класс материнки и виды разъемов для подключения).

Рассмотрим подробнее элементы МП.

Сокет

Это разъем в материнской плате для подсоединения к процессору. Он бывает двух видов: гнездовой или щелевой.

Форма сокета зависит от типа процессора. На сегодняшний момент процессоры производят две компании: AMD и Intel. Актуальные сокеты AMD: FM2, FM2+, AM3, AM3+. Intel обозначает сокеты числовыми значениями — 1150, 1155, 2011.

Различия между процессорами AMD и Intel:

• Различное число и вид контактов;
• Разное расстояние для крепежа кулеров;
• Разные размеры разъемов сокетов;
• наличие контроллеров;
• Наличие интегрированной поддержки в процессоре графики;
• Различные разъемы для системных шин (системная шина – это общее количество линий передачи всех типов сигналов — адресов и данных управления — между процессором другими устройствами вашей машины)
• Разные виды процессоров
• Разное число портов USB и их виды. Например, количество портов USB0 и USB 3.0 (Они различаются скоростью передачи данных. USB 3.0 гораздо быстрее передает информацию)
• Отличаются объемами кэш памяти.
• Процессоры разных производителей отличаются размерами.
• МП разных производителей поддерживают разные технологии и отличаются по параметрам производительности.

Надёжность AMD и Intel приблизительно одинакова. Продукция обеих компаний соответствует требованиям министерством обороны США: 10 лет эксплуатации в штатном режиме.

Процент брака есть всегда, но гарантия при покупке сглаживает и его.

Процессоры разных фирм с одинаковыми характеристиками нельзя поставить на одну материнскую плату.

Как определить тип сокета

Важно знать фирму производителя. Эти данные можно узнать:

1 По документам. При покупке МП в документах указана информация о производителе, характеристиках, безопасности, эксплуатации и т.д. Обычно сокет обозначается буквой «S», или же словом «Socket» с информацией о нем.

2 По номеру. Можно найти название и номер сокета возле разъема для процессора на МП. Нужно снять боковую панель компьютера и кулер. Можно найти номер сокета и в сети Интернет на официальном сайте, в каталоге.

3 Сравнить . Если нет данных по сокету, можно сравнить разъем процессора и номер сокета.

4 С помощью программы Everest. Программа сканирует и выводит данные компьютерной системы на экран. Ее интерфейс похож на проводник (он подобно проводнику оформляет информацию)

Чтобы узнать результаты сканирования, надо открыть программу и искать через и DMI. Найти папку с процессорами и выбрать интересующий. В последней папке найти «тип разъема», там и будет информация о сокете.

Программа CPU-Z на титульной странице распознает данные сразу. Плюс этой — простота использования и скорость, номер сокета, и разъем процессора.

Тип сокета не сложно определить.

Чипсет

Чипсет – это блок микросхем (с англ. Chip set – набор чипов). Каждая МП имеет встроенный процессор, который отвечает за управление всеми подключенными к МП комплектующими и их слаженную работу. Этот процессор называется чипсет.

В старых моделях МП микросхемы чипсета делятся на два блока — северный и южный мост . Северный мост обеспечивает работу процессора с оперативной памятью (контроллер RAM) и видеокартой (контроллер PCI-E x16).

Южный — отвечает за связь процессора с: жесткими дисками, оптическими приводами, картами расширения и т.д. через контроллеры SATA, IDE, PCI-E x1, PCI, USB, звук.

В современных моделях северный мост находится под процессором, а южный остается на открытой поверхности. Это повышает производительность.

Есть разница в производительностях процессора и чипсета. Система будет работать по минимальным показателям одного из устройств.

Например, если процессор слабый, то его показатели и определят параметры работы системы и наоборот.

Основные производители процессоров те же две компании: AMD и Intel.

Чтобы выбрать чипсет, нужно определиться с его назначением. Для домашнего/офисного использования подойдет чипсет Интел (со встроенной видеокартой) или AMD (со встроенным ядром).

При работе в графических редакторах или для геймеров выберите устройства с дискретной картой.

Чипсеты Intel маркируются цифрой после буквы, это показатель производительности. Существуют 3 вида по этому параметру: X (максимальная), P (для желающих апгрейдить свой компьютер в дальнейшем), G (домашний / офисный вариант).

Новый сокет 1155 внес изменения в маркировку: Н (для обычных пользователей) и Z(по характеристикам это Р + Н).

Чипсеты AMD имеют другие системы обозначений. Если указаны только цифры – это бюджетный продукт. G или V говорят о встроенном видеоядре.

Указание Х или GX означает неполную поддержку нескольких видеокарт. FX могут поддерживать несколько видеокарт.

Чипсеты Intel

Актуальные представители чипсет Intel:

• H270/B250 – подойдет для простых задач, многофункциональных и игровых компьютеров
• Q270 – подойдет для сетевых компаний
• Z270 – подойдет для работы на мощных графических редакторах и для геймеров
• X299/X99 – подойдет для работы в очень мощных графических редакторах

Большинству компьютеров можно поставить материнские платы на чипсетах H270 и B250. Функционал Q270 отличный, с возможностью поддержки специальных опций безопасности и удаленного управления (обычным пользователям это не потребуется).

Возможности Z270 позволят изменять множитель процессора (с индексом «K»). Этот чипсет поддерживает память частотой выше 2400 МГц (недоступно другим чипсетам).

Кроме этого, чипсет Z270 востребован в мощных игровых ПК с поддержкой нескольких видеокарт за счет наличия большего числа линий PCI-E.

Материнские платы на чипсетах X99/X299 потребуются лишь сверхмощным и дорогим профессиональным компьютерам с процессорами на сокетах 2011-3/2066.

Чипсеты AMD

К актуальным чипсетам AMD относятся:

• A320 – подойдет для простых задач, многофункциональных и игровых компьютеров
• B350 – подойдет для работы в графических редакторах и для геймеров
• X370 – подойдет для энтузиастов.

На чипсете A320 разгон процессора не произвести, зато возможности B350 это позволяют. X370 кроме базового функционала имеет большее число линий PCI-E (для монтирования нескольких видеокарт)

ВИДЕО: AMD. Выбор материнской платы для Ryzen

AMD B450. Выбор материнской платы для Ryzen

Слоты

Слоты — это разъемы на МП. Позволяют подключать к ним дополнительные платы (карты расширения). DDR5 — самый актуальный слот (числа в конце означают период производства).

Бывают от двух слотов оперативной памяти на материнскую плату и больше (но редко более четырех). Для увеличения оперативной памяти один слот заменяется на другой, с более высокой ОЗУ.

Слоты для видеокарт имеют два вида (разные по пропускной способности): AGPи PCI Express. Чаще используется слот PCIe x16.

Большая пропускная способность слота обеспечивает лучшую производительность. Стоит знать, что разницы в бытовом использовании не чувствуется.

Материнки специального назначения могут не иметь слотов под видео. Их возможности ограничены и не подойдут для домашних ПК.

Для различных слотов для процессоров есть разные разъемы. Существуют слоты для креплений и прочих функций (например, слот для материнок расширения). Могут быть четыре слота для жестких дисков SATA3.

Видеоразъемы

Видеоразъем — важный элемент в материнской плате. От него зависит возможность и удобство подключения.

Для подключения мониторов на видеокартах устанавливаются разъемы VGA и DVI. От вида разъема зависит качество видеосигнала и цена видеокарты.

В МП встроены разъемы для аудиосистемы. Для обычных колонок, без нагрузки, подойдет бюджетный вариант кодеков ALC8xx. Разъем ALC1150 для более качественного кодека.

На дорогие материнки для игр ставят кодеки с высоким качеством звука. Для подключения колонок с аудиосистемой 2.0 и 2.1 достаточно трех кодеков.

Для многоканальной акустики подойдут от пяти до шести аудиоразъемов с системой 5.1 и 7.1.

Для подключения высококачественной аудиосистемы нужен оптический выход с цифровой системой Hi-Fi.

Современные материнские платы выпускаются со встроенной сетевой картой. Также нужно иметь роутер, который, при сбое, способен защитить связь. Изображение разъема Rj-45 на рисунке ниже.

Дешевые варианты сетевой карты обозначаются названием производителя Realtek. Для профессиональных направлений потребуются Killer или Intel.

Хорошая сетевая карта не гарантирует отсутствие сбоев сети. Часто неполадки случаются из-за некачественного сигнала.

Встроенный вай фай и блютуз

Некоторые ПК, комплектуются разъемами для блютуз и вай-фая (бюджетные варианты без таких деталей). Учитывайте это при выборе. Но их возможно установить дополнительно.

Чтобы не перегреть МП, на плату ставятся вентиляторы (кулеры). На дешевых вариантах плат нет или стоит мало кулеров. При сильных нагрузках в работе системы МП обеспечиваются дополнительными кулерами.

Дорогая материнка не гарантирует высокую производительность.

Подбор материнки к уже купленному процессору требует определённых знаний. В первую очередь, рекомендуется обратить внимание на характеристики уже купленных комплектующих, т.к. не имеет никакого смысла покупать дешёвую материнку под ТОПовый процессор и наоборот.

Изначально, лучше купить такие основные комплектующие как – системный блок (корпус), центральный процессор, блок питания, видеокарту. Если вы решили сначала приобрести материнку, то должны точно знать, что вы хотите ожидать от уже собранного компьютера.

Изначально необходимо понимать какие бренды лидируют на этом рынке и можно ли им доверять. Вот список рекомендуемых производителей материнских плат:

Если вы уже купили мощные и дорогие комплектующие для ПК, то ни в коем случае не покупайте дешёвую материнскую плату. В лучшем случае, комплектующие будут работать не на всю мощность, опустив всю производительность до уровня бюджетных ПК. В худшем – вообще не будут работать и придётся покупать другую материнку.

Перед сборкой компьютера нужно определится с тем, что вы хотите получить в конечном итоге, т.к. будет проще выбирать плату без закупки заранее всех главных комплектующих для компьютера. Лучше купить качественную центральную плату (не стоит экономить на этой покупке, если это позволяют возможности) и затем, исходя из её возможностей, подбирать остальные комплектующие.

Чипсеты у материнских карт

От чипсета напрямую зависит то, сколько вы сможете подключить комплектующих к материнке, смогут ли они работать со 100% эффективностью, какой процессор лучше выбрать. По сути, чипсет – это что-то похожее на уже встроенный процессор в плату, но который отвечает лишь за самые базовые функции, например, работу в BIOS.

Комплектуют практически все материнками чипсетами от двух производителей – Intel и AMD. В зависимости от того, какой процессор был вами выбран, нужно и выбирать плату с чипсетом от производителя, выбранного ЦП. В противном случае, есть вероятность, что устройства будут несовместимы и не будут работать нормально.

О чипсетах Intel

По сравнению с «красным» конкурентом, у «синих» не так много моделей и разновидностей чипсетов. Вот список самых ходовых из них:

• H110 – подойдёт для тех, кто не гонится за производительностью и требует от компьютера лишь корректную работу в офисных программах и браузерах.
• B150 и H170 – между ними нет серьёзных различий. Оба отлично подходят для компьютеров среднего класса.
• Z170 – материнская плата на таком чипсете поддерживает разгон многих компонентов, благодаря чему является отличным решением для игровых компьютеров.
• X99 – пользуется спросом в профессиональной среде, которая требует много ресурсов от системы (3D-моделирование, видеообработка, создание игр). Также неплохо подойдёт и для игровых машин.
• Q170 – это чипсет из корпоративного сектора, особой популярностью в среде обычных пользователей не пользуется. Основной упор делается на безопасность и стабильность.
• C232 и C236 – используется в дата-центрах, позволяет обрабатывать огромное количество информации. Лучше всего работают с процессорами Xenon.

О чипсетах AMD

Делятся условно на две серии – A и FX. Первая подходит для процессоров А-серии, с уже интегрированными видеоадаптерами. Вторая для FX-серии ЦП, которые не имеют встроенного графического адаптера, но компенсируют это высокой производительностью и потенциалом для разгона.

Вот список основных чипсетов AMD:

• A58 и A68H – очень схожие между собой чипсеты, которые подойдут для обычного офисного ПК. Лучше всего работают с процессорами AMD A4 и A6.
• A78 – для мультимедийных компьютеров (работа в офисных приложениях, несложные манипуляции с графикой и видео, запуск «лёгких» игр, сёрфинг в интернете). Наиболее совместим с ЦП A6 и A8.
• 760G – подходит для тех, кому компьютер нужен в качестве «печатной машинки с выходом в интернет». Совместим с FX-4.
• 970 – его возможностей хватает для запуска современных игр на минимальных и средних настройках, профессиональной работы с графикой и несложных манипуляций с видео и 3D-объектами. Совместим с процессорами FX-4, Fx-6, FX-8 и FX-9. Наиболее ходовой чипсет для процессоров AMD.
• 990X и 990FX – отличное решение для мощных игровых и полупрофессиональных машин. Самая лучшая совместимость с ЦП FX-8 и FX-9.

О гарантиях

При покупке материнской платы обязательно обращайте внимание на гарантии, которые предоставляет продавец. В среднем гарантийный срок может варьироваться от 12 до 36 месяцев. Если он меньше указанного диапазона, то лучше отказаться от покупки в этом магазине.

Всё дело в том, что материнская плата является одним из самых хрупких компонентов компьютера. А любая её поломка обязательно приведёт, как минимум, к замене этого компонента, максимум — придётся задуматься о полной замене части или всех комплектующих, что были установлены на неё. Это равносильно замене практически всего компьютера. Поэтому ни в коем случае нельзя экономить на гарантиях.

О габаритах

Тоже очень важный параметр, особенно, если вы покупаете материнку для небольшого корпуса. Вот список и характеристики основных форм-факторов:

Помимо этих форм-факторов есть другие, но они практически не встречаются на рынке комплектующих для домашних компьютеров.

Процессорный сокет

Это самый важный параметр при выборе как материнской платы, так и процессора. Если сокеты процессора и материнки будут несовместимы между собой, то вам не удастся установить ЦП. Сокеты постоянно претерпевают различные модификации и изменения, поэтому рекомендуется покупать модели только с самыми актуальными модификациями, чтобы в будущем можно было без проблем произвести замену.

Сокеты от Intel:

• 1151 и 2011-3 – это самые современные виды. Если вы отдаёте предпочтение Intel, то старайтесь покупать процессор и материнку именно с такими сокетами.
• 1150 и 2011 – они до сих пор ещё в широком ходу на рынке, но уже начали устаревать.
• 1155 , 1156 , 775 и 478 – это устаревшие модели сокетов, которые ещё в ходу. Рекомендуются к покупке только в том случае, если больше нет никаких альтернатив.

Сокеты от AMD:

• AM3+ и FM2+ — это самые современные сокеты от «красных».
• AM1, AM2, AM3, FM1 и EM2 – считаются либо полностью устаревшими, либо уже начинают устаревать.

Про оперативную память

На материнских платах из бюджетного сегмента и/или небольших форм-факторов есть только два слота установки модулей ОЗУ. На платах стандартных размеров для стационарных компьютеров встречается по 4-6 разъёмов. Материнки для небольших корпусов или ноутбуков имеют менее 4-х слотов. Для последних чаще встречается такое решение – определённое количество оперативной памяти уже впаяно в плату, а рядом находится один слот на случай, если пользователю захочется расширить объём ОЗУ.

Оперативная память подразделяется на несколько типов, которые обозначаются как «DDR». Самые ходовые и рекомендуемые на сегодня – это DDR3 и DDR4. Последний обеспечивает максимально быструю работу компьютера. Перед выбором материнки, убедитесь, что она поддерживает именно эти типы ОЗУ.

Также рекомендуется учесть возможности увеличения количества оперативной памяти путём добавления новых модулей. В этом случае обращайте внимание не только на количество слотов, но и на максимальный объём в Гб. Т.е вы можете купить плату с 6 разъёмами, но она будет поддерживать не так много Гб ОЗУ.

Рекомендуется обратить внимание на диапазон поддерживаемых рабочих частот. Оперативка DDR3 работает на частотах от 1333 МГц, а DDR4 2133-2400 МГц. Материнки практически всегда поддерживают данные частоты. Важно также обратить внимание, поддерживает ли их центральный процессор.

Если ЦП не поддерживает данные частоты, то покупайте карту с профилями памяти XMP. В противном случае вы серьёзно можете потерять в производительности ОЗУ.

Место для установки видеокарт

В материнках среднего и высокого класса может присутствовать до 4-х разъёмов под графические адаптеры. На бюджетных моделях обычно 1-2 гнезда. В большинстве случаев используются разъёмы типа PCI-E x16. Они позволяют обеспечить максимальную совместимость и производительность между установленными видеоадаптерами. Разъём имеет несколько версий – 2.0, 2.1 и 3.0. Чем выше версия, тем лучше характеристики, но и цена соответственно выше.

Разъёмы PCI-E x16 могу также поддерживать другие платы расширения (например, Wi-Fi адаптер).

О дополнительных платах

Платы расширения – это дополнительные устройства, которые можно подключить к материнке, но которые не являются критически важными для работы системы. Например, Wi-Fi-приёмник, ТВ-тюнер. Для этих устройств используются слоты PCI и PCI-Express, подробнее о каждом:

• Первый тип стремительно устаревает, но до сих используется в моделях бюджетного и среднего класса. Он стоит значительно дешевле, чем его более новый аналог, но совместимость устройств может страдать. Например, самый новый и мощный Wi-Fi-адаптер будет работать хуже или не будет работать вообще на данном разъёме. Однако, у такого разъёма отличная совместимость со многими звуковыми картами.
• Второй тип более новый и имеет отличную совместимость с другими компонентами. Имеют две вариации разъёма X1 и X4. Последний более новый. Типы разъёма практически ни на что не влияют.

Информация о внутренних разъёмах

Они служат для подключения важных компонентов к материнке внутри корпуса. Например, для питания процессора и самой платы, установки жёстких дисков , SSD , привода.

Что касательно питания материнской платы, то старые модели работают от 20-ти контактного разъёма питания, а более новые от 24-ти контактного. Исходя из этого, желательно, выбрать блок питания или подобрать материнку под нужный контакт. Однако, будет не критично, если 24-ти контактный разъём будет запитан от 20-ти контактного блока питания.

Питание процессора происходит по похожей схеме, только вместе 20-24-контактных разъёмов используются 4-х и 8-ми контактные. Если у вас мощный процессор, требующий большого расхода энергии, то рекомендуется покупать плату и блок питания с 8-ми контактными разъёмами. Если же процессор не слишком мощный, то можно вполне обойтись и 4-х контактными разъёмами.

Что касается подключение SSD и HDD дисков, то для этого почти во всех платах используются разъёмы типа SATA. Подразделяется на две версии – SATA2 и SATA3. Если к главной плате подключается SSD диск, то лучше купить модель с SATA3-разъёмом. В противном случае, вы не увидите хорошей производительности от SSD-диска. При условии, что подключение SSD не планируется, то можно приобрести модель с SATA2-разъёмом, тем самым немного сэкономив на покупке.

Интегрированные устройства

Материнские карты могут идти вместе с уже интегрированными компонентами. Например, некоторые платы для ноутбуков идут вместе с впаянными видеокартами и модулями ОЗУ. Во всех материнках по умолчанию интегрированы сетевая и звуковые карты.

Если вы решили приобрести процессор вместе с интегрированным в него графическим адаптером, то убедитесь, что плата поддерживает их подключение (обычно это пишут в характеристиках). Также важно, чтобы в конструкцию были интегрированы внешние VGA или DVI-разъёмы, которые нужны для подключения монитора.

Обратите внимание на встроенную звуковую карту. Большинству пользователей будет достаточно стандартных кодеков, типа ALC8xxx. Если вы планируете заниматься видеомонтажом и/или звукообработкой, то лучше обратите внимание на платы, где встроен адаптер с кодеком ALC1150, т.к. он обеспечивает отличное звучание, но и стоит намного дороже стандартного решения.

Звуковая карта обычно имеет от 3 до 6 гнёзд на 3.5 мм для подключения аудиоустройств. Иногда попадаются модели, где установлен оптический или коаксиальный цифровой аудиовыход, но и стоят они дороже. Данный выход используется для профессионального звукового оборудования. Для обычного использования компьютера (подключение колонок и наушников) достаточно всего 3-х гнёзд.

Ещё один компонент, который интегрирован в материнку по умолчанию – это сетевая карта, отвечающая за подключение компьютера к Интернету. Стандартные параметры сетевой платы на многих материнках – скорость передачи данных около 1000 Мб/с и сетевой выход типа RJ-45.

Главными производителями сетевых карт являются – Realtek, Intel и Killer. Продукты первого использую в бюджетной и средней ценовой категории. Последние чаще применимы в дорогих игровых машинах, т.к. обеспечивают отличную работу в онлайн-играх даже при плохом соединение с сетью.

Количество и типы внешних гнёзд зависят от внутренней комплектации самой платы и её цены, т.к. в более дорогих моделях имеются дополнительные выходы. Список разъёмов, которые наиболее часто встречаются:

• USB 3.0 – желательно, чтобы было минимум два таких выхода. Через него может быть подключён флеш-накопитель, мышь и клавиатура (более-менее современные модели).
• DVI или VGA – есть во всех платах, т.к. с его помощью можно подключить компьютер к монитору.
• RJ-45 – обязательный элемент конструкции. С его помощью производится подключение к Интернету. В случае, если на компьютере нет Wi-Fi-адаптера, то это единственный способ подключить машину к сети.
• HDMI – нужен, чтобы подключить компьютер к телевизору или современному монитору. Альтернатива DVI.
• Звуковые гнёзда – требуются для подключения колонок и наушников.
• Выход для микрофона или дополнительной гарнитуры. Всегда предусмотрен в конструкции.
• Антенны Wi-Fi – есть только в моделях с интегрированным Wi-Fi-модулем.
• Кнопка для сброса настроек BIOS – позволяет быстро сбросить настройки BIOS до заводского состояния, не разбирая при этом корпус компьютера. Есть только на дорогих платах.

Схемы питания и электронные компоненты

При выборе материнской платы обязательно обращайте внимание на электронные компоненты, т.к. от них зависит срок работы компьютера. На дешёвых моделях установлены обычные электронные конденсаторы и транзисторы, без какой-либо дополнительной защиты. Через 2-3 года службы они вполне могут окислится и привести в негодность всю систему. Лучше выбирайте более дорогие модели, например, где используются твердотельные конденсаторы японского или корейского производства. Даже если они выйдут из строя, то последствия будут не столь катастрофическими.

Очень важно обращать внимание на схему питания процессора. Распределение схем питания:

• Низкой мощности – используются в бюджетных материнских платах, имеют мощность не выше 90 Вт и не более 4-х фаз питания. Под них подходят только маломощные процессоры, имеющие низкий потенциал к разгону.
• Средней мощности – имеют не более 6 фаз и мощность, не превышающую 120 Вт. Этого достаточно для всех процессоров из среднего ценового сегмента и некоторых из высокого.
• Высокой мощности – имеют более 8-ми фаз, отлично работают со всеми процессорами.

При подборе материнской платы к процессору важно обращать внимание не только на то, подходит ли процессор по сокетам, но и на напряжение. На сайте производителя материнских карт можно видеть сразу список всех процессоров, которые совместимы с той или иной платой.

Бюджетные модели не имеют данной системы вообще, либо имеют один небольшой радиатор, который справляет только с охлаждением маломощных процессоров и видеокарт. Как ни странно, данные карты перегреваются реже всего (если конечно, вы не будете слишком сильно разгонять процессор).

Если вы планируете собрать хороший игровой компьютер, то обращайте внимание на материнские платы с массивными медными трубками радиаторов. Однако, тут есть проблема – это размеры системы охлаждения. Иногда из-за слишком толстых и высоких труб бывает сложно длинную подсоединить видеокарту и/или процессор с кулером. Поэтому требуется всё предварительно сверить.

При выборе материнской платы требуется учесть всю информацию, которая была указана в статье. В противном случае, вы можете столкнуться с различными неудобствами и лишними тратами (например, плата не поддерживает определённый компонент).
